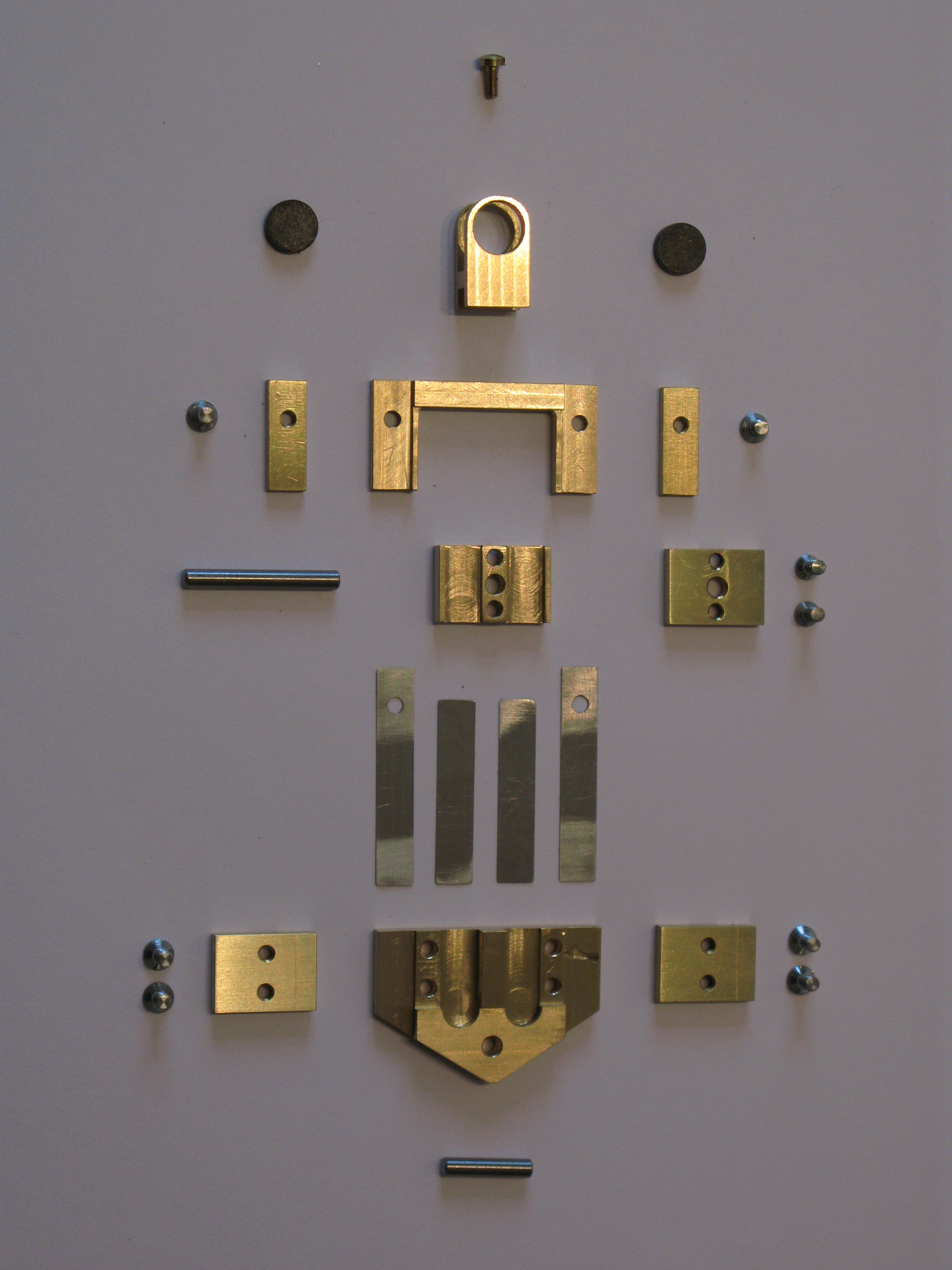

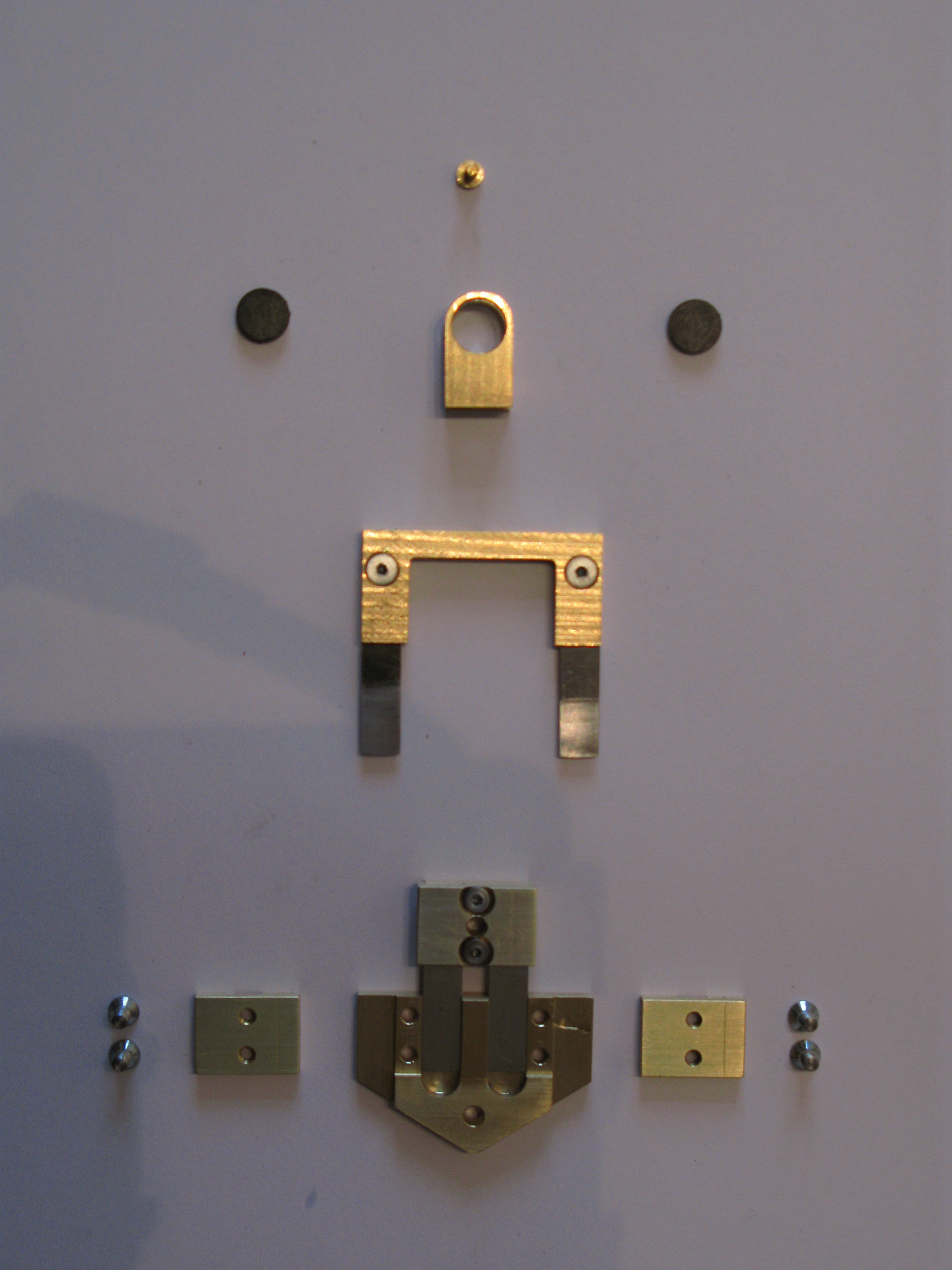

Teile
der Pendelfeder nach Haldimann
Teile
der Pendelfeder nach Haldimann
Montage
der Pendelfeder

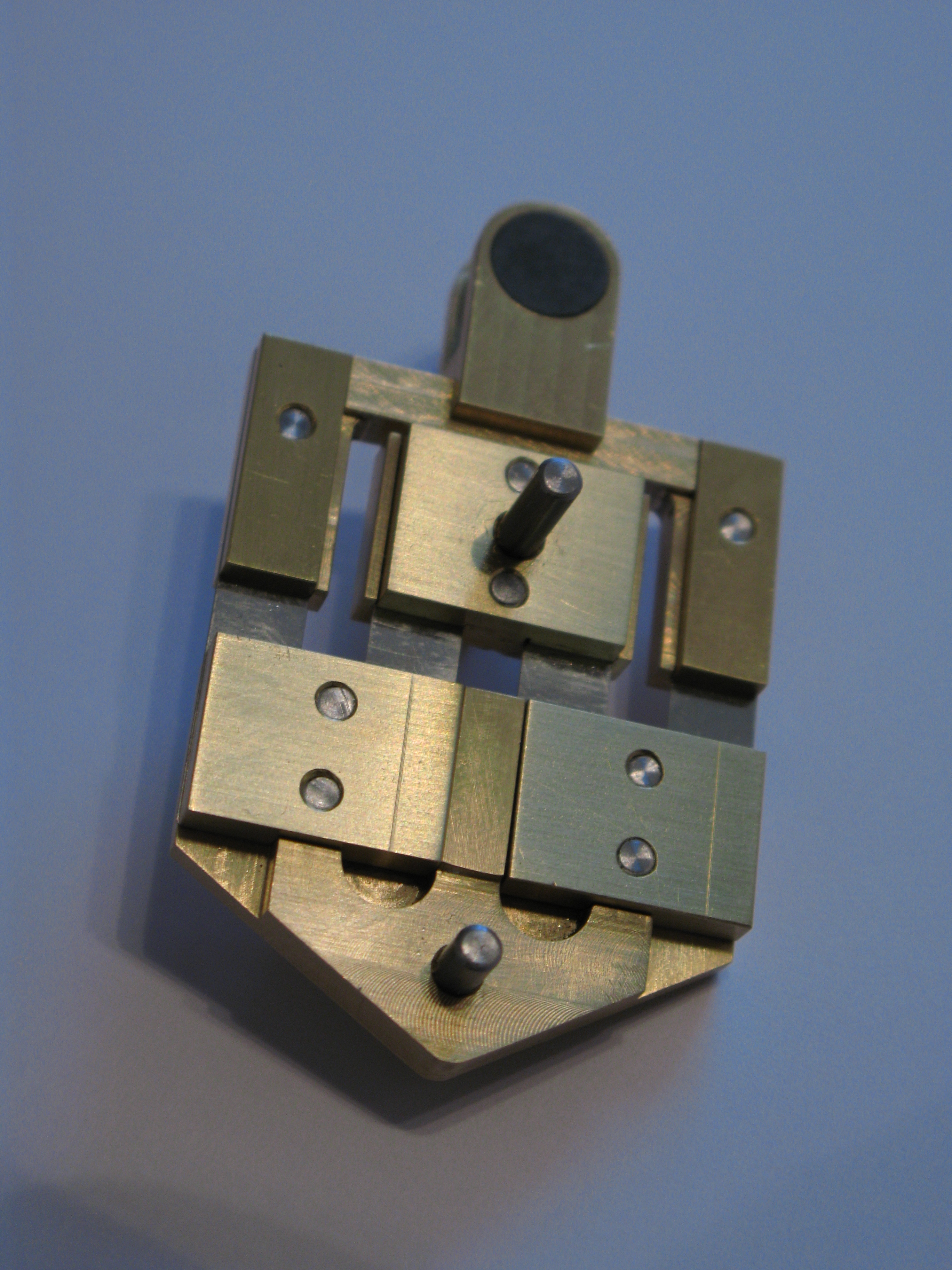

Montierte
Pendelfeder nach Haldimann

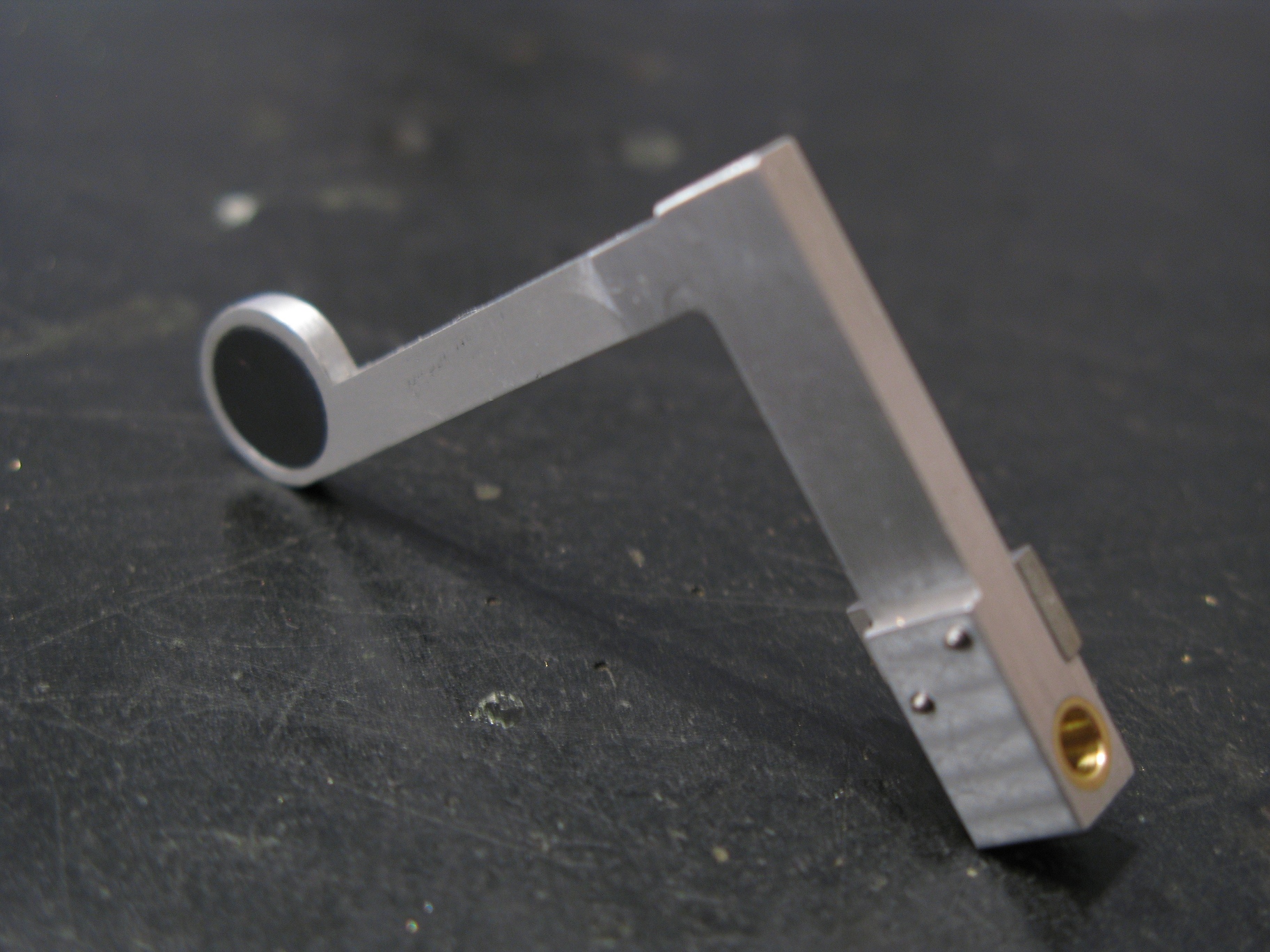

Detail:
Kraftübertragungshebel
Verbindet die Ankerwelle mit der der
Pendelfeder
Pendelaufhängung

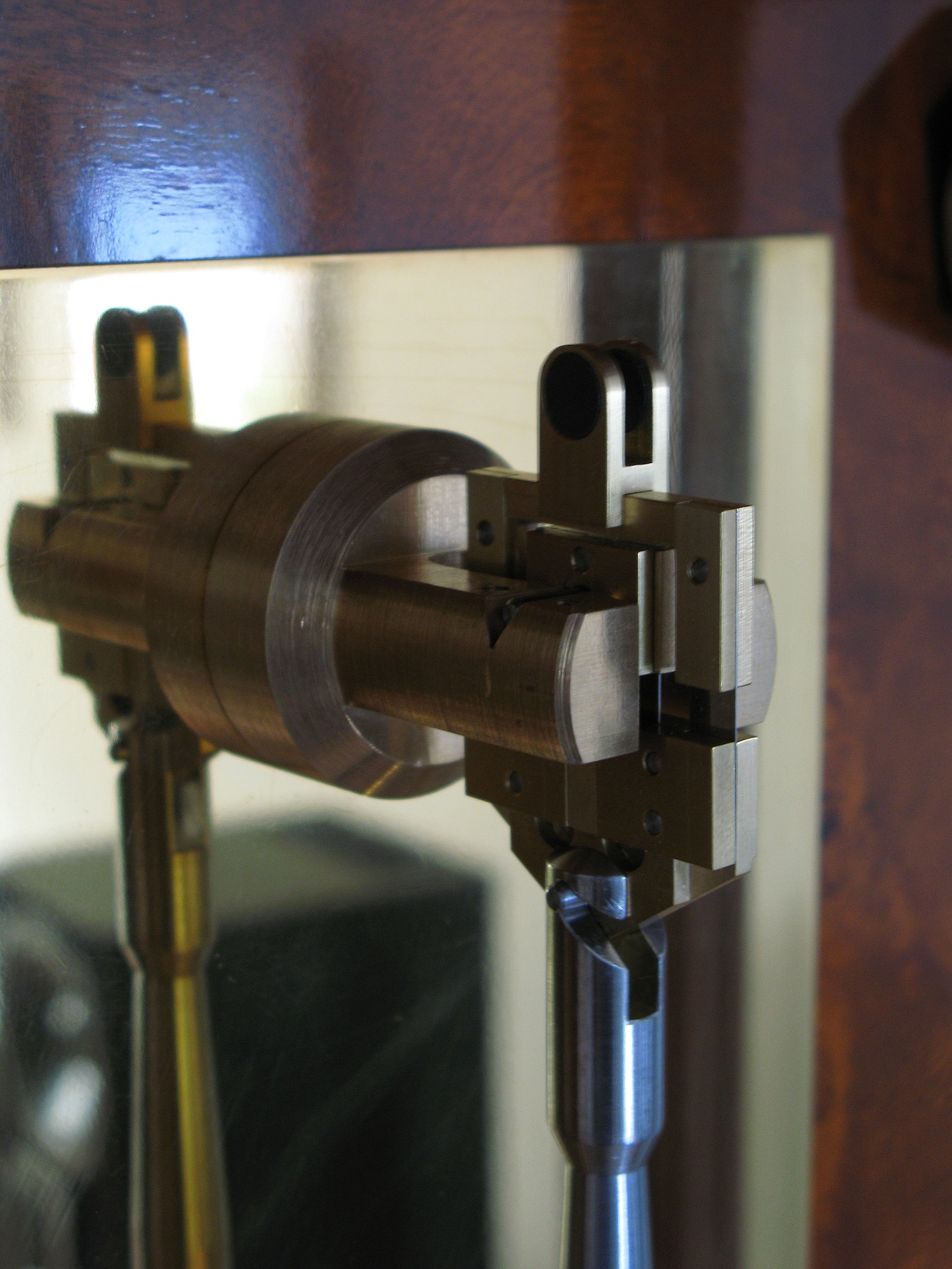

Detail:
Haldimann
Hemmung

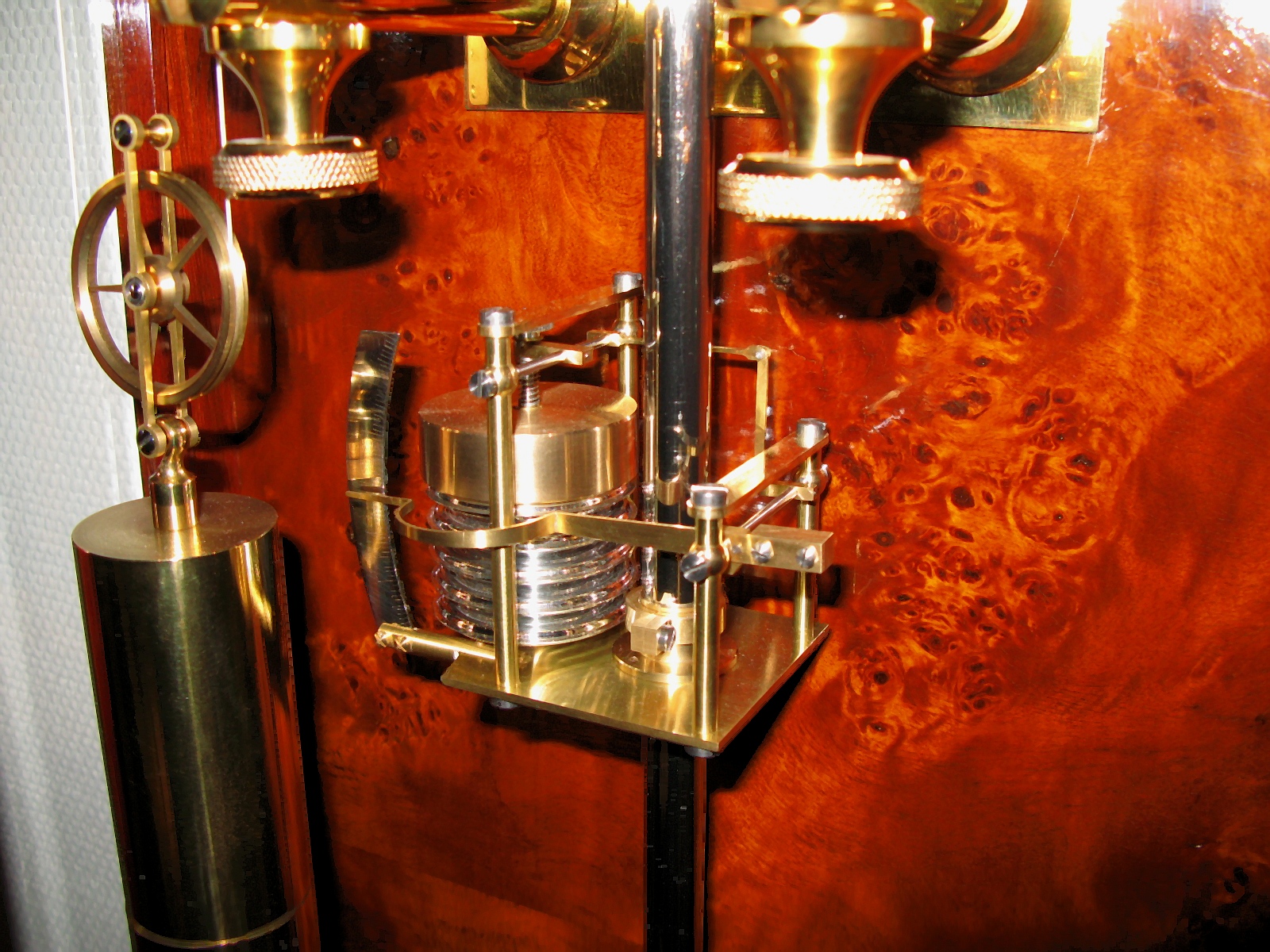

Detail:
Luftdruckkompensationsinstrument

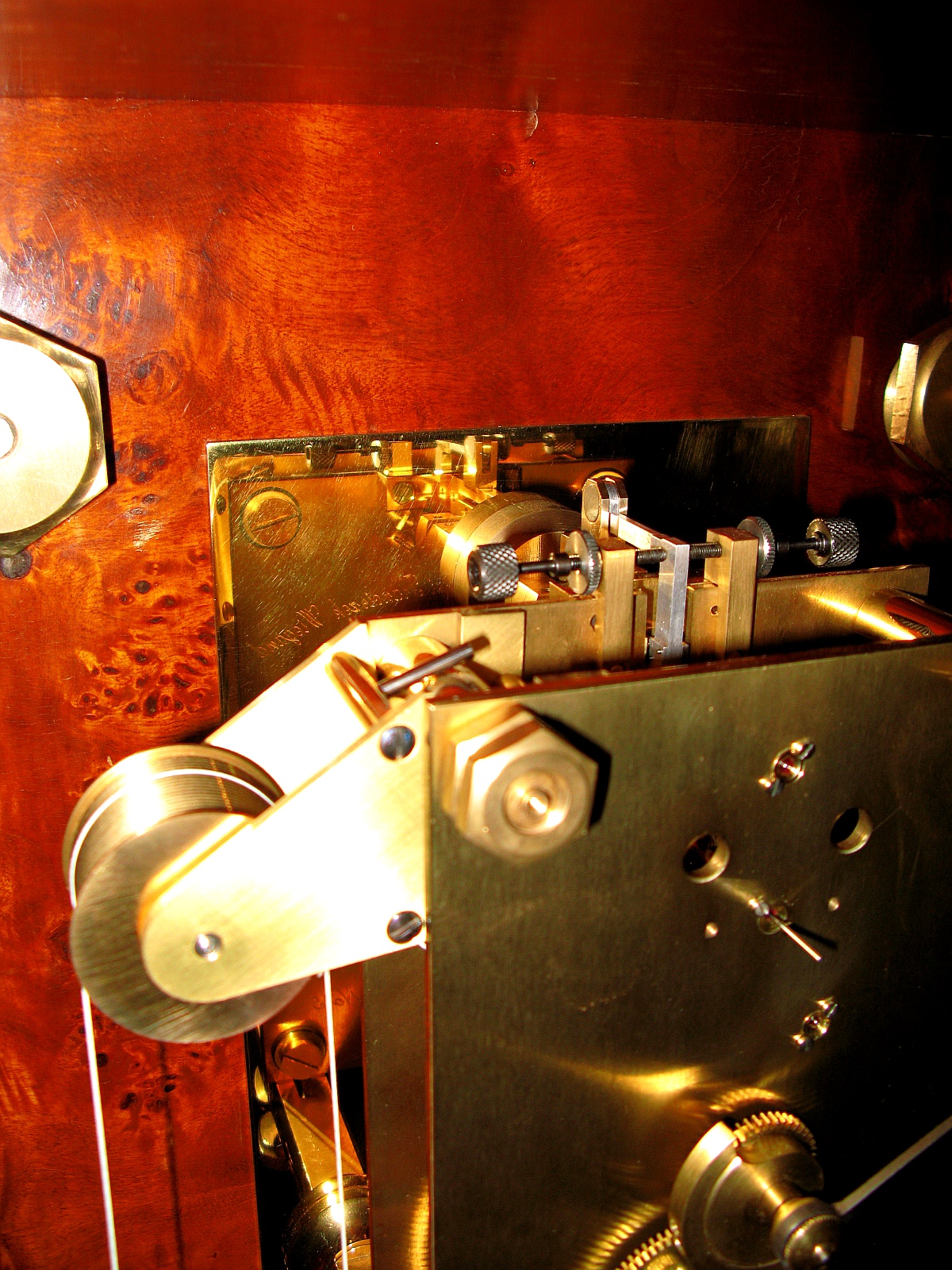

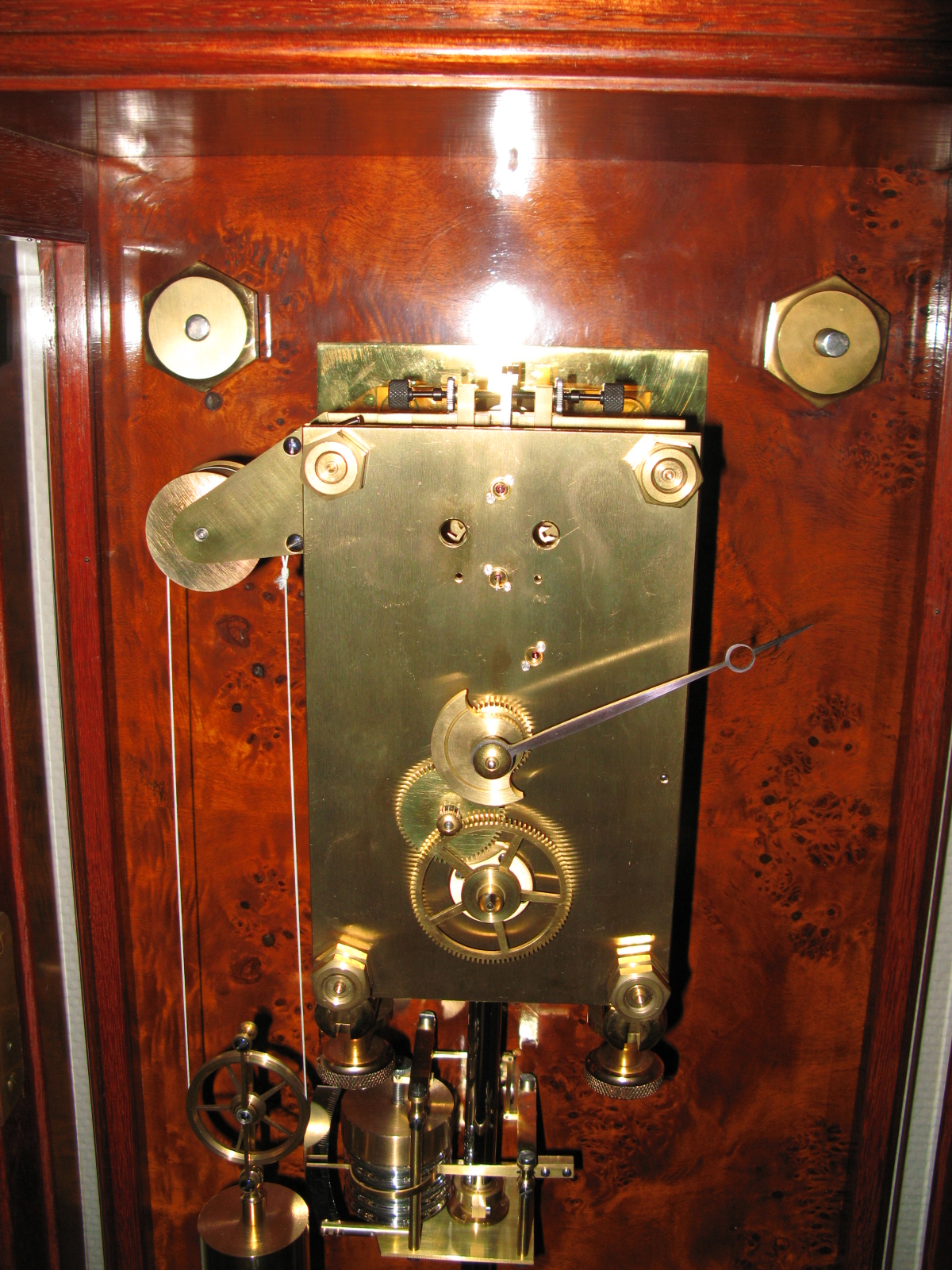

Detail:
Werkfront

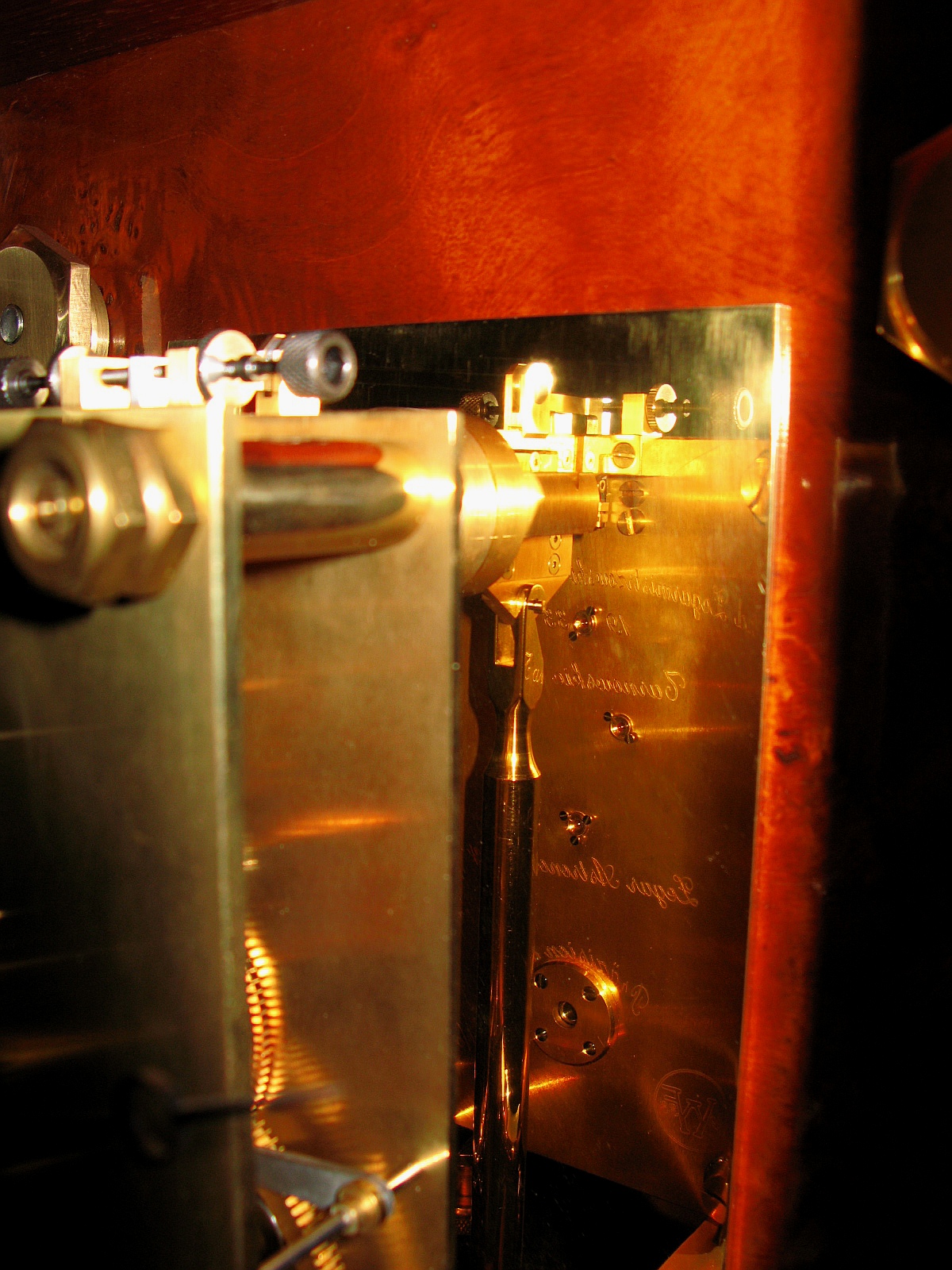

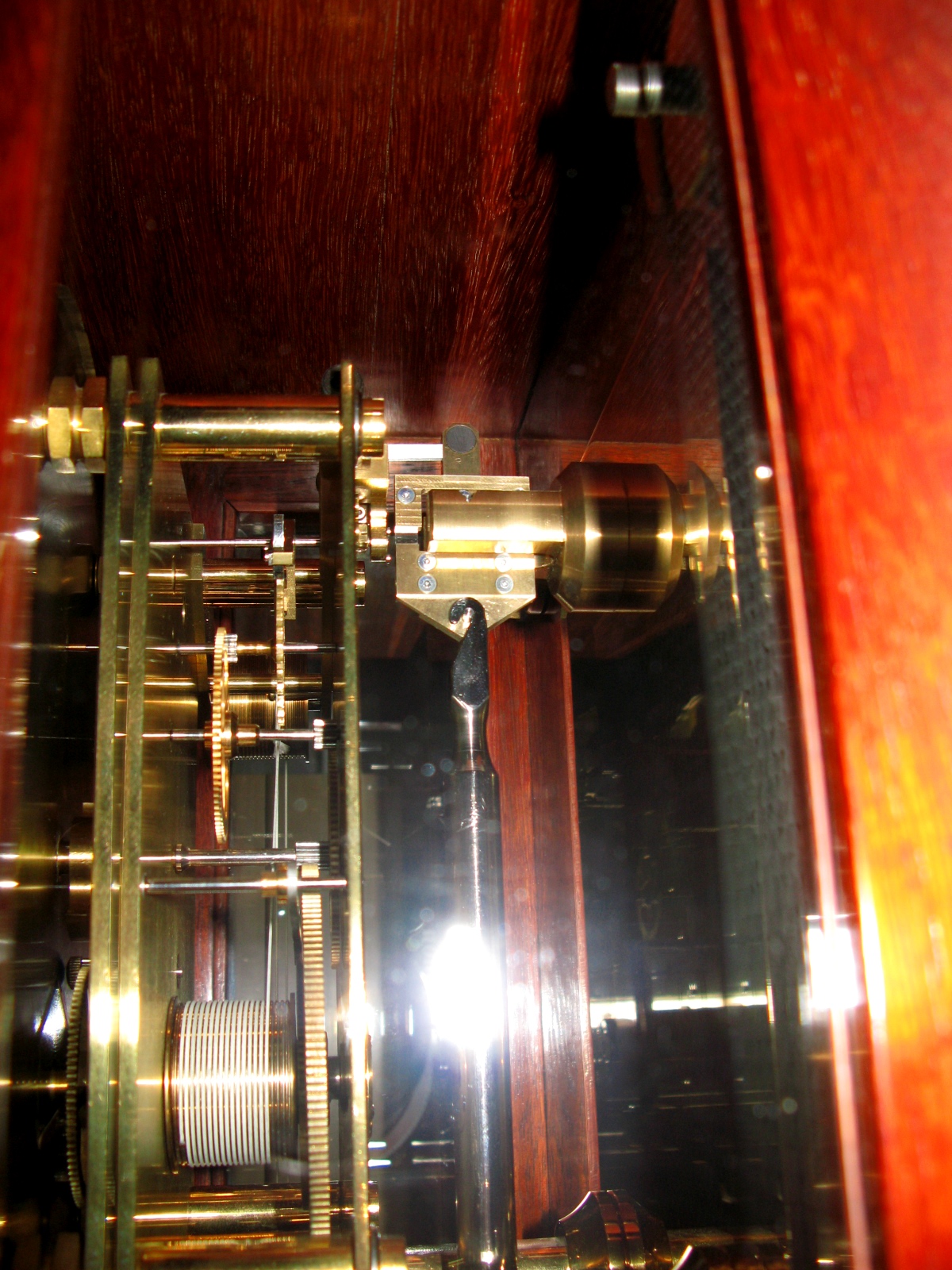

Detail:
Hemmung
Detail:
Hemmung

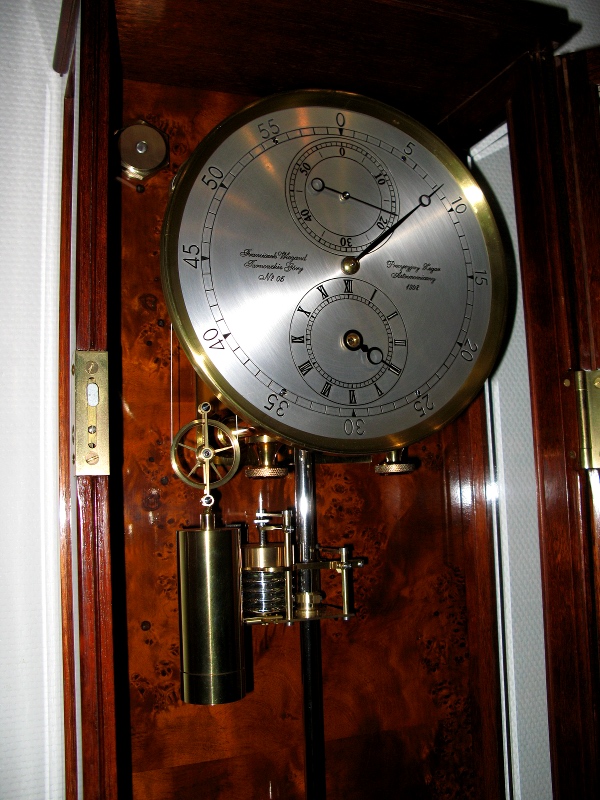

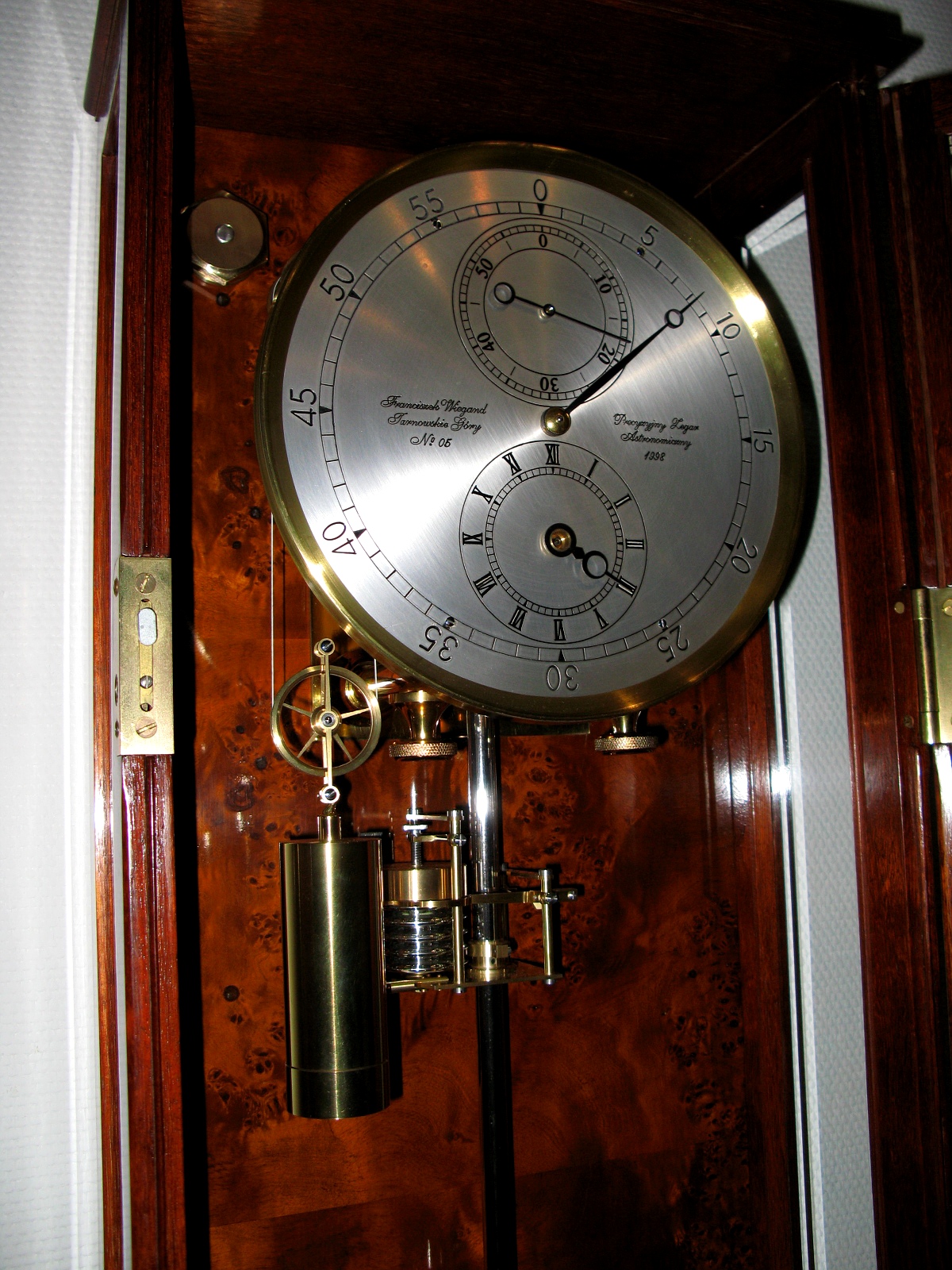

Gesamtansicht
der Wieganduhr

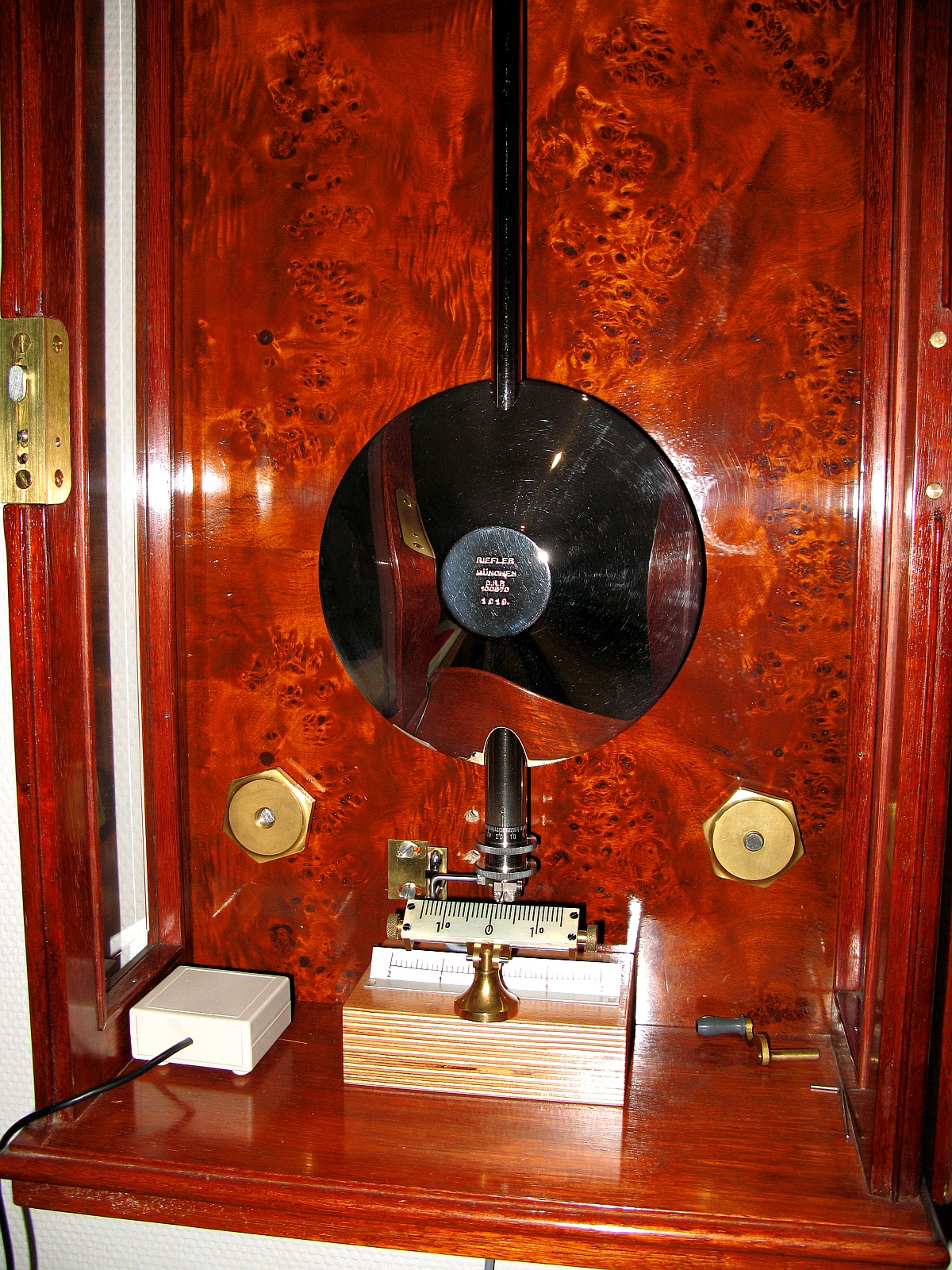

Detail:
Riefler
Pendel
Type J, Nr. 1019

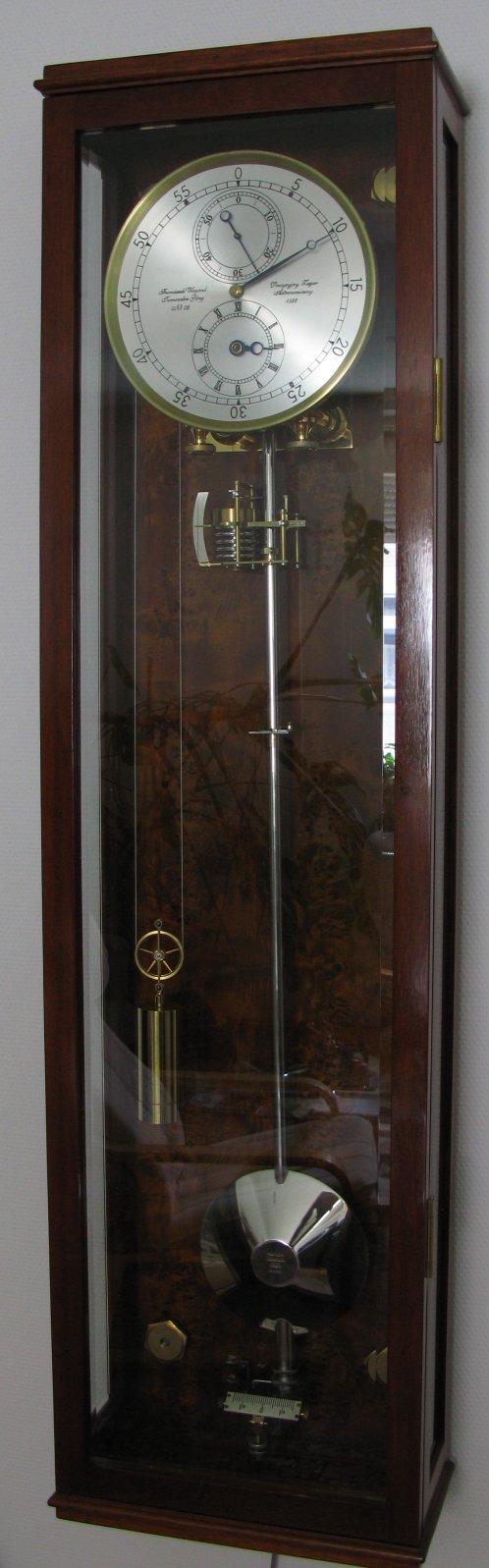

Wiegand
Pendeluhr mit Rieferpendel

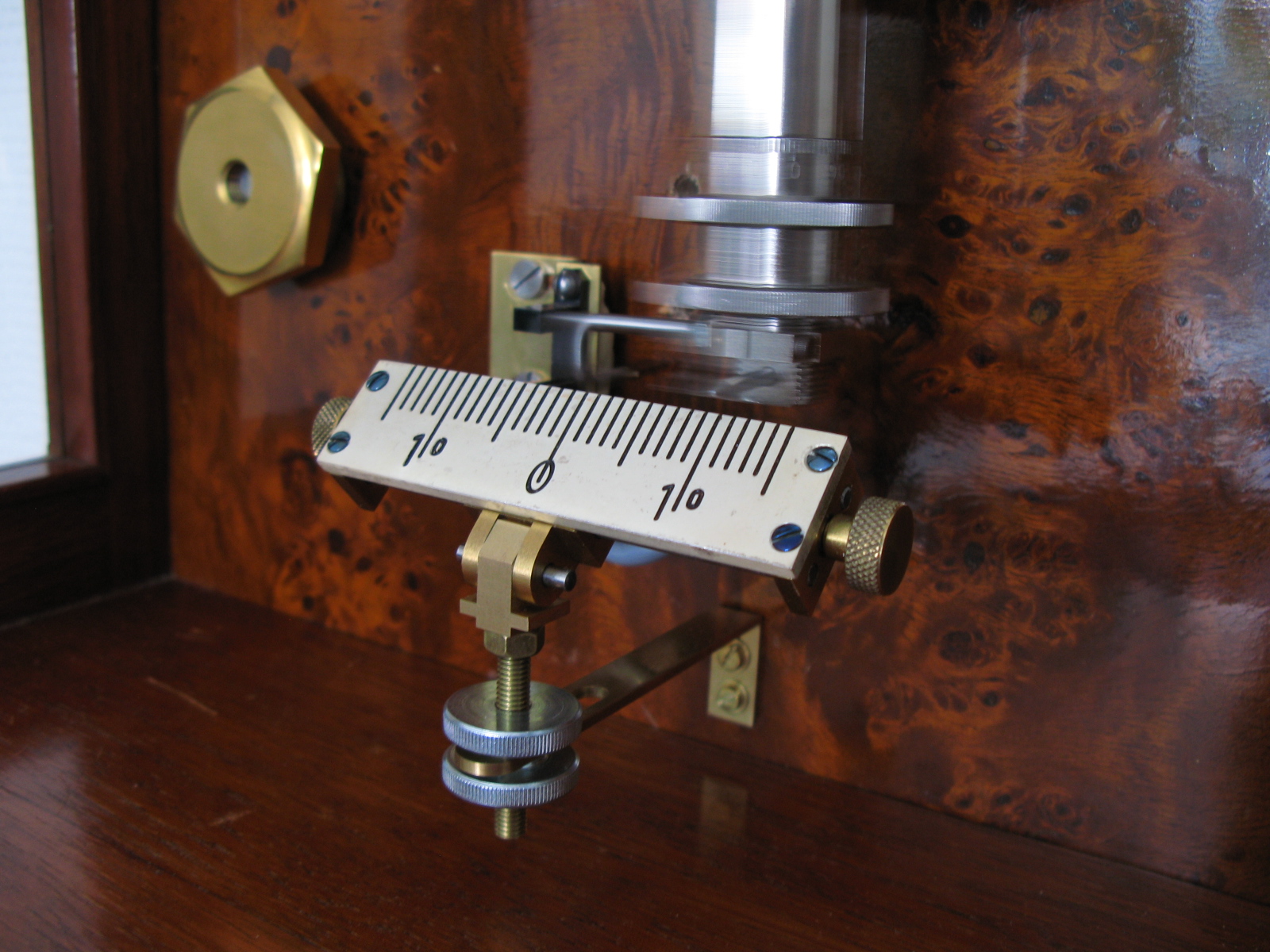

Detail:
Pendelausschlagskala
Die genannten Namen „Riefer“ und „Haldimann“ sind Eigentum der jeweiligen Rechteinhaber und werden an dieser Stelle ausschließlich als Referenz verwendet.
© 2010 by R. Eineder: unauthoritied copying is not allowed
last updatet: 27.03.2010
Homepage von Rudolf Eineder
Wiegand Sekundenpendeluhr
mit
Rieflerpendel
Nr. 1019
und
freier Federkrafthemmung
Beschreibung:
Pendel: Original Riefler Nickelstahlpendel Typ J, Nr. 1019, Herstellungsjahr ca. 1912
Werk: Kopie einer Sekundenpendeluhr nach Prof. Ludwig Strasser (Glashütte/SA) von Herrn Wiegand.
Hemmung: Graham-Ankerhemmung mit freiem Pendelantrieb nach Beat Haldimann.
Der Umbau auf das „Haldimann“ System erfolgt nach eigenen Plänen in Eigenfertigung.
Luftdruckkompensation: Die Uhr ist mit einem Zeiger-Barometerkompensationsinstrument nach Sigmund Riefer ausgerüstet.
Auch dieses Instrument wurde nach eigenen Konstruktionszeichnungen selbst angefertigt.
Gehäuse: Nussbaumholz massiv
Sonstiges: Die Uhr besitzt ebenfalls eine optischen Sensor zur Kontrolle mit dem MicroSet Timer von Brian Mumford, Santa Barbara(CA), USA.
