Abbildung 1:

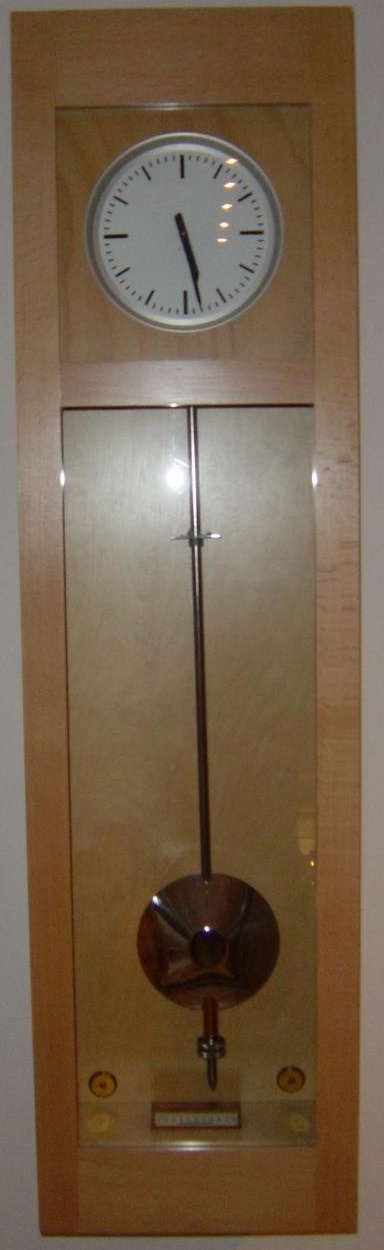

Gesamtansicht Eigenbaupendeluhr

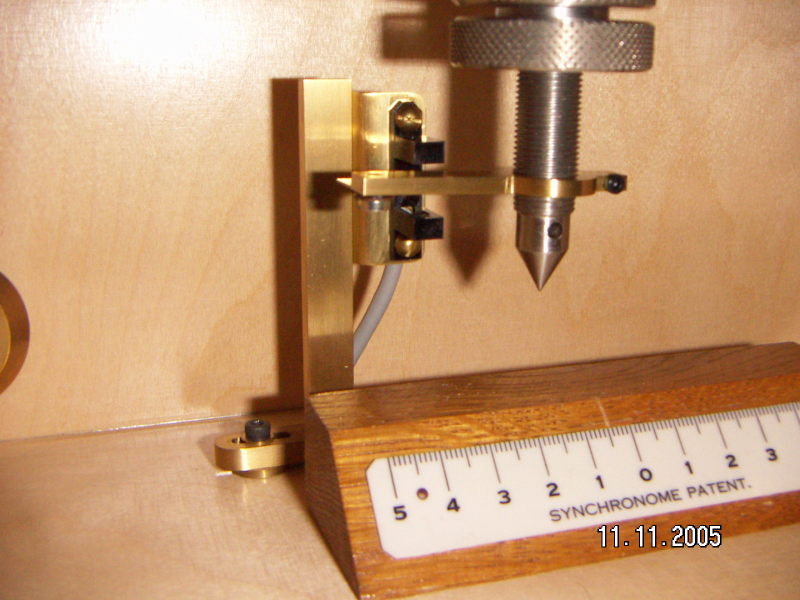

Abbildung 3: Optischer Sensor für MicroSet Timer

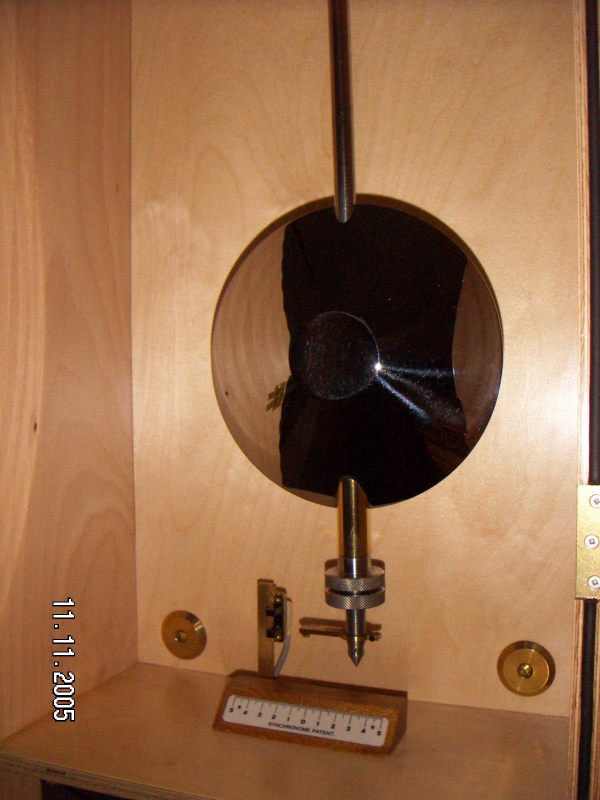

Abbildung 4: Pendellinse

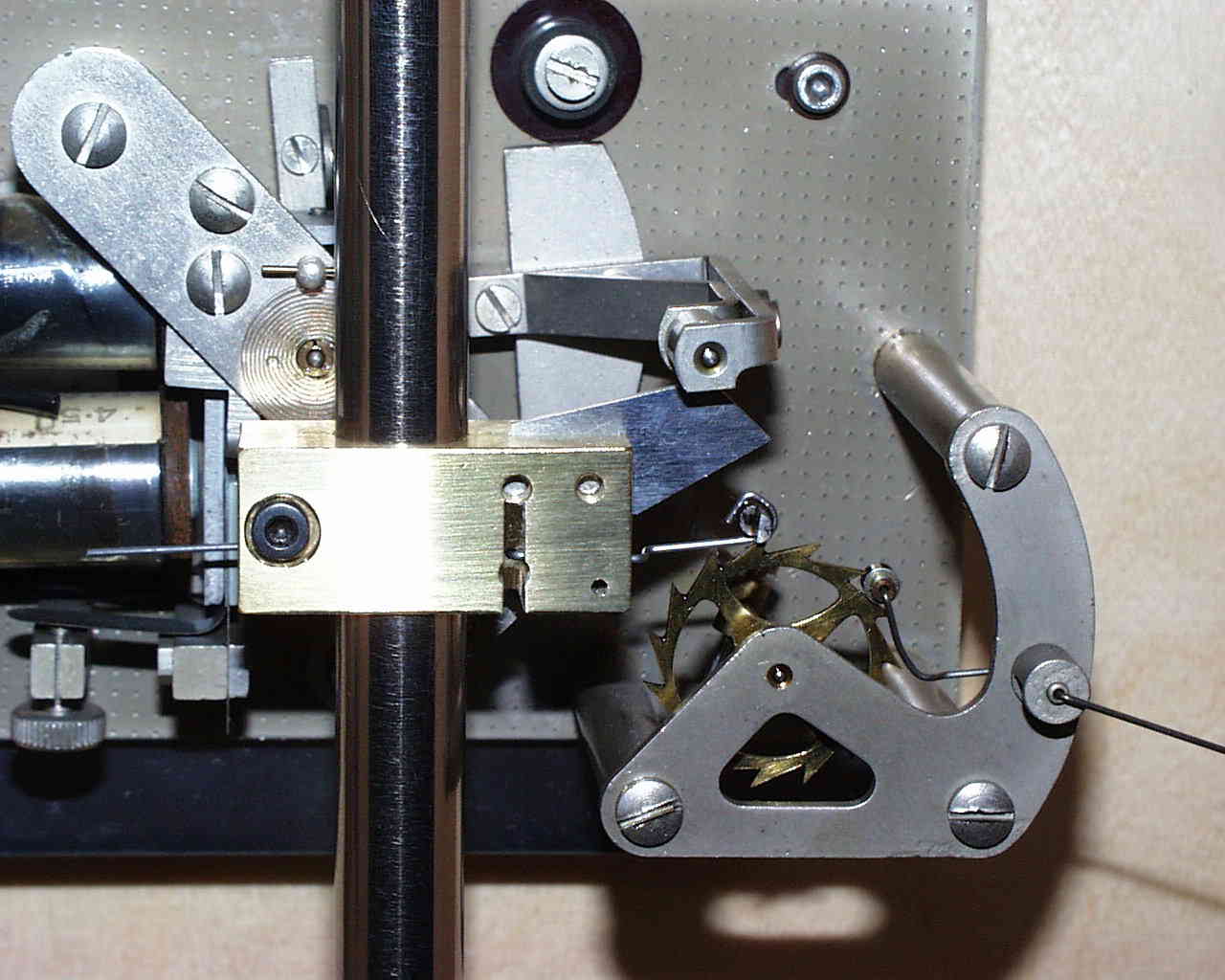

Abbildung 2: Synchronome Antrieb

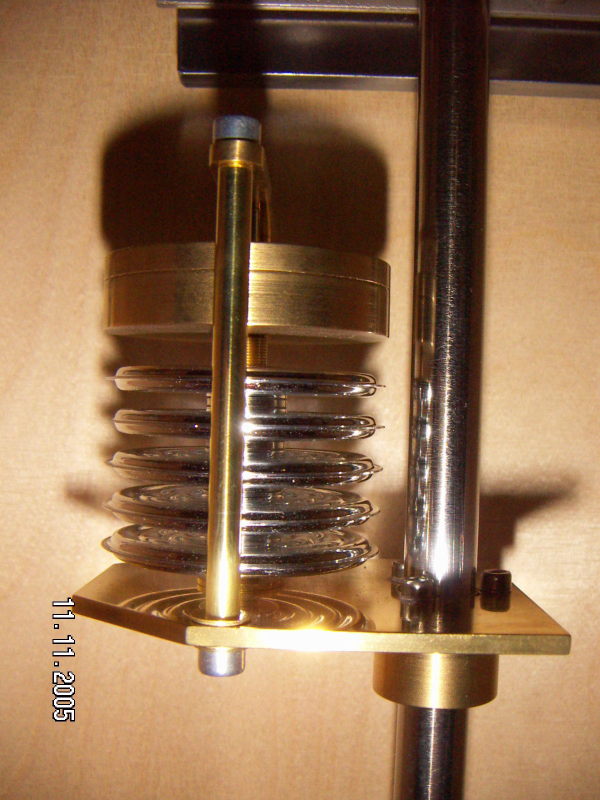

Abbildung 3: Luftdruckkompensation
Die genannten Namen „Riefer“ und „Synchronome“ sind Eigentum der jeweiligen Rechteinhaber und werden an dieser Stelle ausschließlich als Referenz verwendet.
© 2010 by R. Eineder: unauthoritied copying is not allowed
Beschreibung:
Pendel:
Nickelstahl (FeNi36), mit Stahl-/Messingkompensation (ca. 14 cm) am
unteren Ende, Pendelmutter aus Edelstahl, Pendellinse aus Rotguss,
RG7, (Cu Sn 7 Zn Pb) hartverchromt.
Antriebseinheit:
Aus Zentraluhr, System "Synchronome", Bj: ca. 1970. Beruht
auf der Basis eines Zählrades (15 Zähne), das nach 30 Sec. den
Schwerkrafthebel auslöst. Dieser treibt das Pendel über den
Impulsaufnehmer (Messinghalter mit gehärteter Werkzeugstahlnase)
an. Nach Ablauf wird der Schwerkrafthebel elektromagnetisch wieder
in die Ausgangsstellung gehoben. Betriebsspannung: z.Zt. 12V =,
Betriebsstrom: 300 mA. Die Zeitanzeige erfolgt über ein
elektromagnetisch angetriebenes Schaltwerk, das durch dem
Rückstellmechanismus des
Schwerkrafthebels angesteuert wird. Es
kann eine beliebige Anzahl von Nebenuhrwerken betrieben
werden.
Gehäuse:
Feinschichtbirken bzw. Buchensprerrholz.
Wandbefestigung:
Das "Uhrwerk" mit Pendel ist vom Gehäuse unabhängig über
eine mit 3 Ankern befestigte Mauerplatte (System Riefler)
aufgehängt.
Eigenbauuhr
mit
Pendel
(nach
Riefler®)
und
"Synchronome®"
Schwerkraftantrieb
